Thorlabs 手動旋轉位移臺 運動控制

Thorlabs的手動旋轉位移臺價格實惠，用于需要流暢且無后沖旋轉的光機械組件。每個位移臺可以連續旋轉360°，帶有?1英寸、?1.4英寸、?2英寸或?4.3英寸安裝平臺。每個位移臺的旋轉平臺邊緣都刻有角度刻度，以便用戶設置位移臺的角度方向。通過擰緊側面的固定螺絲，可以鎖定平臺的旋轉。四個角上各有一個沉頭孔，用于直接安裝到光學平臺或面包板。

Tholabs也提供由測微頭驅動、具有中心通孔或內置止動栓的其他手動位移臺。

Thorlabs 手動旋轉位移臺 運動控制

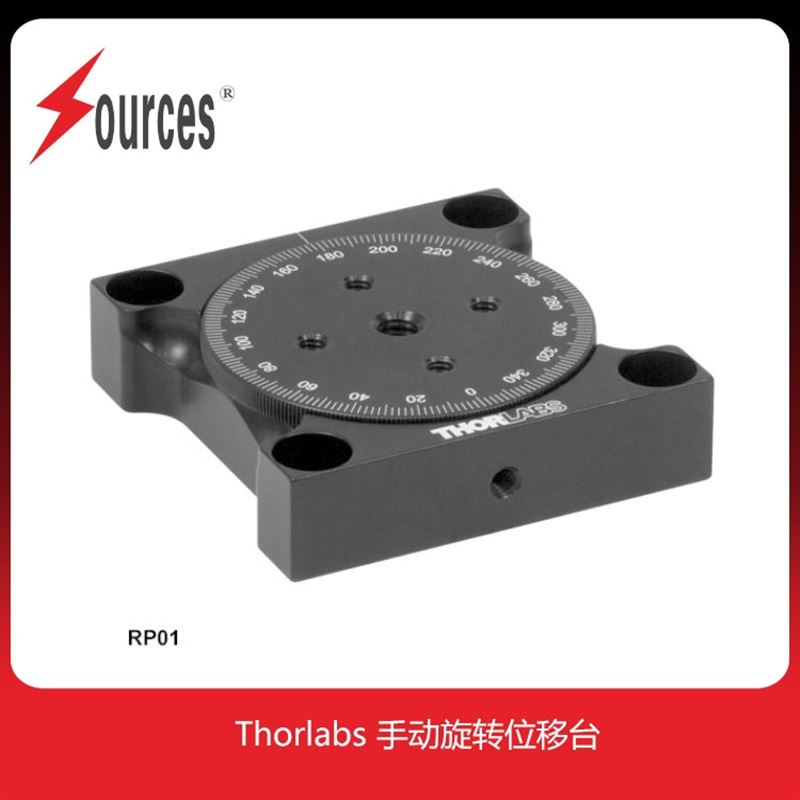

Thorlabs的RP01(/M)手動旋轉位移臺具有?2英寸旋轉平臺，非常適合需要流暢且無后沖旋轉的較大光機械組件。位移臺可以連續旋轉360° ，旋轉平臺的外圓周刻度間隔為2°，每20°對應的刻度線下方標記有數字。利用5/64英寸(2.0 mm)球頭起子或六角扳手，通過固定側面的固定螺絲，可以鎖定旋轉。

旋轉平臺包含四個8-32(M4)螺孔和一個1/4"-20(M6)中心通孔，用于?1/2英寸或?1英寸等較大組件和光機械安裝座，如右圖所示。

底座帶有四個1/4英寸(M6)通孔，可將位移臺安裝到光學平臺或面包板。側面的8-32(M4)安裝孔用于豎直安裝位移臺，在這個方向安裝時，位移臺的最大負載能力為9 lbs(4 kg)，位移臺安裝在水平面時，位移臺可以支撐的最大負載為110 lbs(50 kg)。

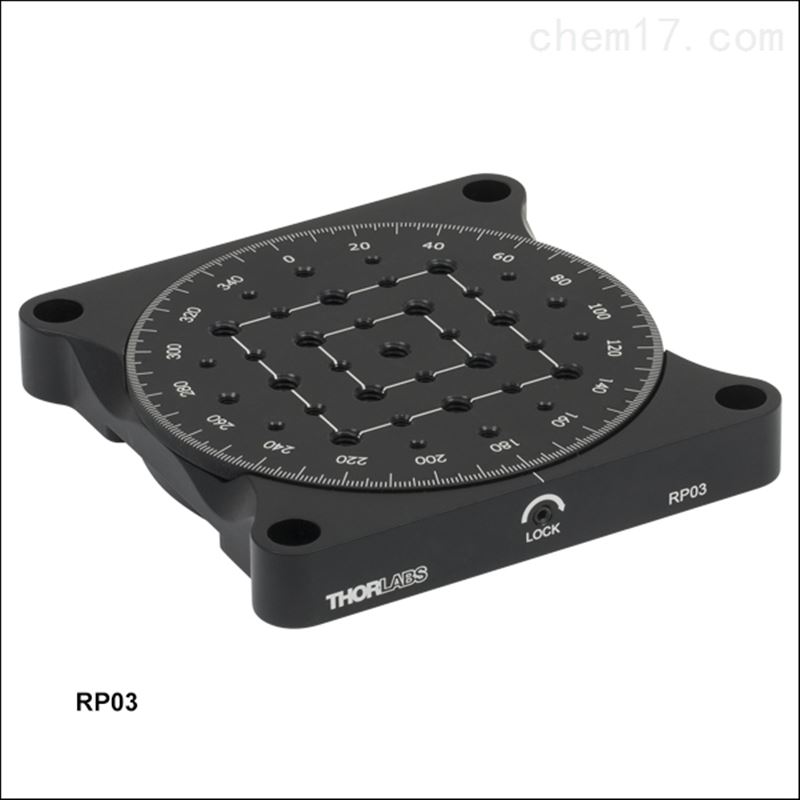

Thorlabs的RP03(/M)手動旋轉位移臺具有?4.3英寸旋轉平臺，非常適合需要流暢且無后沖旋轉的較大光機械組件。位移臺可以連續旋轉360°，旋轉平臺的外圓周刻度間隔為1°，每20°對應的刻度線下方標記有數字。利用5/64英寸(2.0 mm)球頭起子或六角扳手，通過固定側面的固定螺絲，可以鎖定旋轉.英制RP03旋轉平臺包含八個6-32螺孔，十六個8-32螺孔和十三個1/4"-20螺孔。公制RP03/M旋轉平臺包含二十四個M4螺孔和十三個M6螺孔。6-32螺孔可用于我們的PM3和PM4壓臂，而M4螺孔可用于我們的PM3/M和PM4/M壓臂。這樣，用戶可將小組件壓著旋轉平臺上的大組件，如右上圖所示。8-32、M4、1/4"-20和M6螺孔可以用來固定較大的系統，比如手動或電動位移臺或接桿組件。

底座帶有四個1/4英寸(M6)通孔，可將位移臺安裝到光學平臺或面包板。側面的8-32(M4)安裝孔用于豎直安裝位移臺，在這個方向安裝時，位移臺的最大負載能力為50 lbs(22 kg)，位移臺安裝在水平面時，位移臺可以支撐的最大負載為175 lbs(80 kg)。

?2英寸手動旋轉位移臺

• 可連續旋轉360°

• 激光刻度增量為2°，且有對準線

• 安裝平臺高度：0.63英寸

• 平臺安裝孔：8-32(M4)或1/4"-20(M6)

• 負載能力：

• 位移臺安裝在水平面時為110 lbs(50 kg)

• 位移臺安裝在豎直面時為9 lbs(4 kg)

• 四個1/4英寸(M6)通孔，用于安裝到光學平臺或面包板
