產品中心光機械鏡架IXF系列siskiyou IXF撓性鏡架 光學調整架 反射鏡架
產品簡介
siskiyou IXF撓性鏡架 光學調整架 反射鏡架IXF系列整體式撓性鏡架只有不銹鋼和鋁兩種材質。不銹鋼結構提供*越的機械和熱穩定性，而鋁則賦予較低的重量
產品分類
相關文章
siskiyou IXF撓性鏡架 光學調整架 反射鏡架

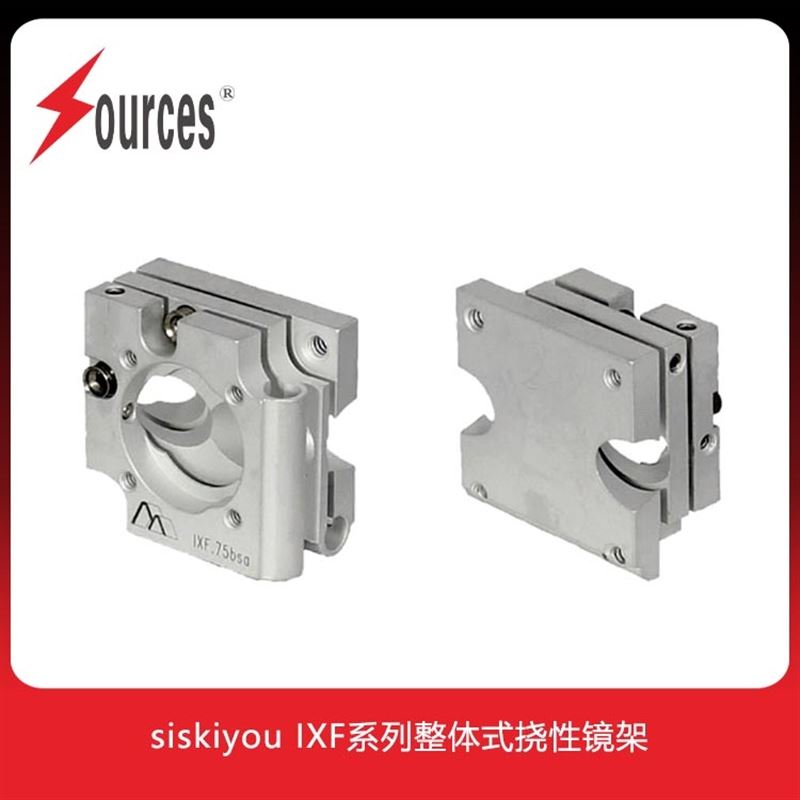

■IXF系列整體式撓性鏡架只有不銹鋼和鋁兩種材質。不銹鋼結構提供*越的機械和熱穩定性，而鋁則賦予較低的重量。
■目前廠家已停止提供‘i’版本的鋼材質鏡架，并逐漸用不銹鋼材質進行代替。相對于鋼材質，不銹鋼材質在保存了原有鋼材質*越的機械和熱穩定性的同時，提供了*致的彈性變形能力。
■一體式設計：IXF系列整體式撓性鏡架由單件金屬加工而成，使其兩側結構具有優秀的熱傳導性，即使在充滿挑戰的環境中，單片結構也能有更好的熱傳導，使鏡片兩側獲得最小溫差。沒有沖壓和焊接的產品結構使其能夠?qū)崿F(xiàn)無應力安裝，可以有效防止側部位移的發生。
■彈簧鋼材質：優質的彈簧鋼材質使鏡架具有*致的彈性變形能力和優良的熱穩定性。
■表層鍍鎳：鍍鎳層*高的穩定性可以防止酸堿的腐蝕。
■IXF鏡架的頂部調節采用了SISKIYOU*家的*利設計（PAT.#8925409）。
■紫外/真空兼容：所有IXF鏡架的鋁和不銹鋼版本都兼容10E-9Torr的真空和紫外環境。
■高精度：所有IXF系列整體式撓曲鏡架均采用100TPI的可鎖緊調節螺絲。
■IXF系列一體式撓性鏡架除分光鏡架外均配有M4螺紋孔，分光鏡架需要搭配配件安裝塊才可進行固定。
IXF系列撓性調整架根據調節軸數、功能的不同分為3種類型的調整架：?jiǎn)屋S調整架、雙軸調整架、分光鏡架。又根據調節方式的不同又分為頂部調節和前部調節。
IXF系列：前部雙軸調節型可選撓性鏡架型號
型號 （鋁材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50a | 0.5 | 0.463 | 6 | 8.2 | √ |
IXF.75a | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0a | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0a | 2.0 | 1.250 | 5 | 2.4 | √ |
IXF3.0a | 3.0 | 2.000 | 5 | 1.5 | √ |
IXF4.0a | 4.0 | 2.500 | 5 | 1.2 | √ |
型號（不銹鋼材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50ss | 0.5 | 0.463 | 6 | 8.2 | √ |
IXF.75ss | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0ss | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0ss | 2.0 | 1.250 | 5 | 2.4 | √ |
IXF3.0ss | 3.0 | 2.000 | 5 | 1.5 | √ |
IXF4.0ss | 4.0 | 2.500 | 5 | 1.2 | √ |
IXFs系列：前部單軸調節型可選撓性鏡架型號
型號 （鋁材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50sa | 0.5 | 0.463 | 6 | 8.2 | √ |
IXF.75sa | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0sa | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0sa | 2.0 | 1.25 | 5 | 2.4 | √ |
型號（不銹鋼材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50Ss | 0.5 | 0.463 | 6 | 8.2 | √ |
IXF.75Ss | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0Ss | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0Ss | 2.0 | 1.25 | 5 | 2.4 | √ |
IXFt系列：頂部雙軸調節型可選撓性鏡架型號
型號 （鋁材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50ta | 0.5 | 0.463 | 6 | 8.2 | √ |
IXF.75ta | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0ta | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0ta | 2.0 | 1.25 | 5 | 2.4 | √ |
型號（不銹鋼材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50tss | 0.5 | 0.463 | 6 | 8.2 | √ |
IXF.75tss | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0tss | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0tss | 2.0 | 1.25 | 5 | 2.4 | √ |
IXFts系列：頂部單軸調節型可選撓性鏡架型號
型號 （鋁材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50tsa | 0.5 | 0.462 | 6 | 8.2 | √ |
IXF.75tsa | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0tsa | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0tsa | 2.0 | 1.250 | 5 | 2.4 | √ |
型號（不銹鋼材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50tSs | 0.5 | 0.462 | 6 | 8.2 | √ |
IXF.75tSs | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0tSs | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0tSs | 2.0 | 1.250 | 5 | 2.4 | √ |
IXFtbs系列：分光頂部調節型可選撓性鏡架型號
型號 （鋁材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50tbsa | 0.5 | 0.462 | 6 | 8.2 | √ |
IXF.75tbsa | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0tbsa | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0tbsa | 2.0 | 1.250 | 5 | 2.4 | √ |
型號（不銹鋼材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50tbss | 0.5 | 0.462 | 6 | 8.2 | √ |
IXF.75tbss | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0tbss | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0tbss | 2.0 | 1.250 | 5 | 2.4 | √ |
IXFbs系列：前部分光型可選撓性鏡架型號
型號 （鋁材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50bsa | 0.5 | 0.462 | 6 | 8.2 | √ |
IXF.75bsa | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0bsa | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0bsa | 2.0 | 1.250 | 5 | 2.4 | √ |
型號（不銹鋼材質） | 可持光學元件直徑 | 光高 | 調整范圍（°） | 最小可控運動（arc sec/°） | 紫外/真空兼容 |
IXF.50bss | 0.5 | 0.462 | 6 | 8.2 | √ |
IXF.75bss | 0.75 | 0.640 | 6 | 5.5 | √ |
IXF1.0bss | 1.0 | 0.750 | 5 | 4.5 | √ |
IXF2.0bss | 2.0 | 1.250 | 5 | 2.4 | √ |
siskiyou IXF撓性鏡架 光學調整架 反射鏡架
