Thorlabs 掃描式法布里-珀羅gan涉儀

特性

分析連續激光器的細微光譜特征

光學鍍膜適用于290 nm - 4400 nm

自由光譜范圍：1.5或10 GHz

zui低精細度：150、200或1500

在廠校準精細度

超穩定無熱Invar®腔

SMA或BNC耦合，用于連接示波器

SA201控制器(單獨出售)提供三角形或鋸齒形掃描電壓，用于壓電傳感器

可以定制適用于紫外到中紅外的反射鏡鍍膜(詳情請聯系我們)

Thorlabs的掃描式法布里-珀羅(FP)干涉儀是一種光譜分析儀，非常適用于檢查連續激光器的細微光譜特性。我們提供自由光譜范圍(FSR)為1.5 GHz或10 GHz的干涉儀。干涉儀的分辨率會隨著FSR和精細度的變化而變化，范圍從小于1 MHz到67 MHz。

FP腔只能透過特定頻率的光。利用壓電傳感器調節腔的長度，可以調諧透過頻率，如右圖所示。透射光強度通過光電二極管測量，經SA201控制器中的跨阻放大器(或等效放大器)放大，然后由示波器顯示或數據采集卡記錄。每個法布里-珀羅gan涉儀都有一根帶BNC接頭的電纜，用于控制壓電部件。

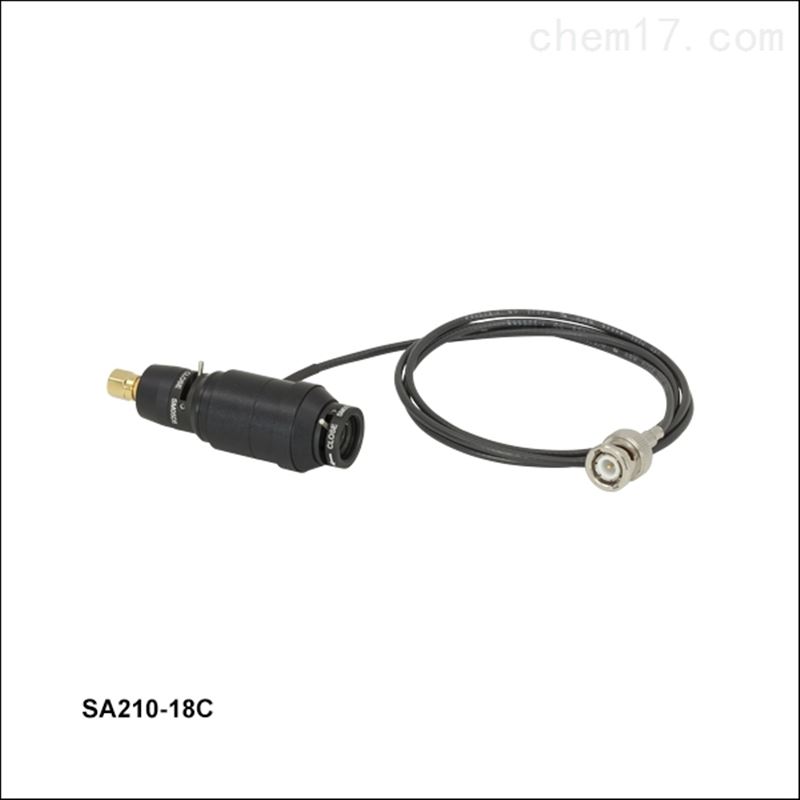

SA30-144、SA200-18C和SA210-18C中的反射鏡由紅外級熔融石英(Infrasil®)制成，SA200-30C中的反射鏡由釔鋁石榴石(YAG)制成，其他型號的反射鏡由紫外熔融石英制成。內部殼體由熱穩定的殷剛制成，以消除由溫度變化產生的偏移。

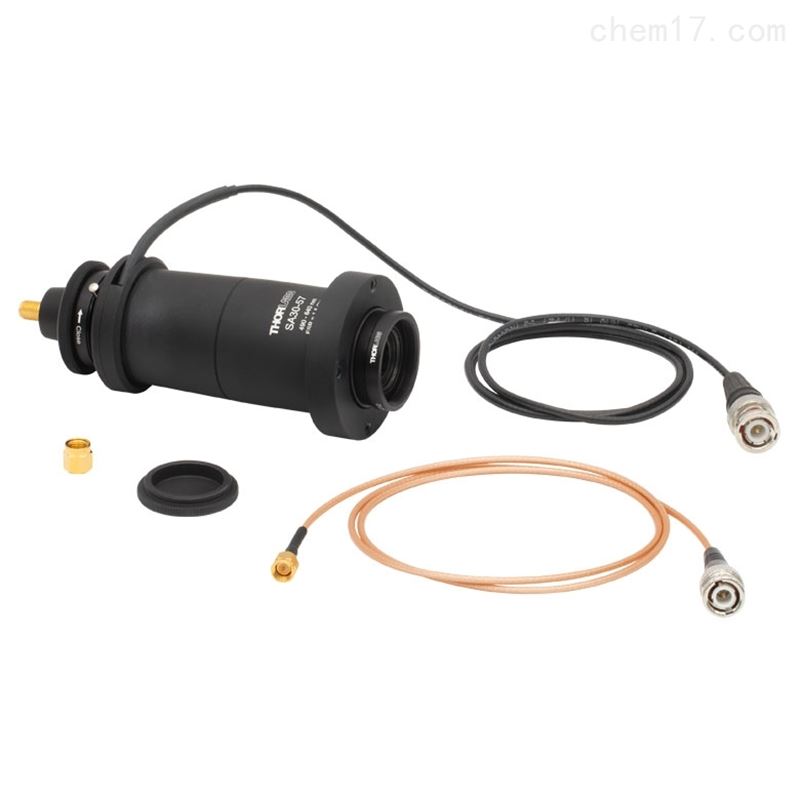

SA200和SA30型號的背面有SM1(1.035"-40)螺紋，用于安裝探測器，而SA201型號有SM05(0.535"-40)螺紋。除SA200-30C之外，每個掃描式法布里-珀羅gan涉儀附帶一個光電二極管探測器和一根SMA-BNC電線，用于連接探測器和放大器。光電二極管可以拆下，以便對準或換成其他探測器。

Thorlabs 掃描式法布里-珀羅gan涉儀

近似共聚焦FP設計，亞MHz分辨率

高精細度: ≥1500

10%到20%共振透過率(典型值)

超穩定無熱化殷鋼腔體

低掃描電壓(每FSR為2.5 V，對于633 nm)

?2英寸法蘭，用于安裝在Thorlabs的KS2或KC2(KC2/M)安裝座中

附帶SMA轉BNC電纜

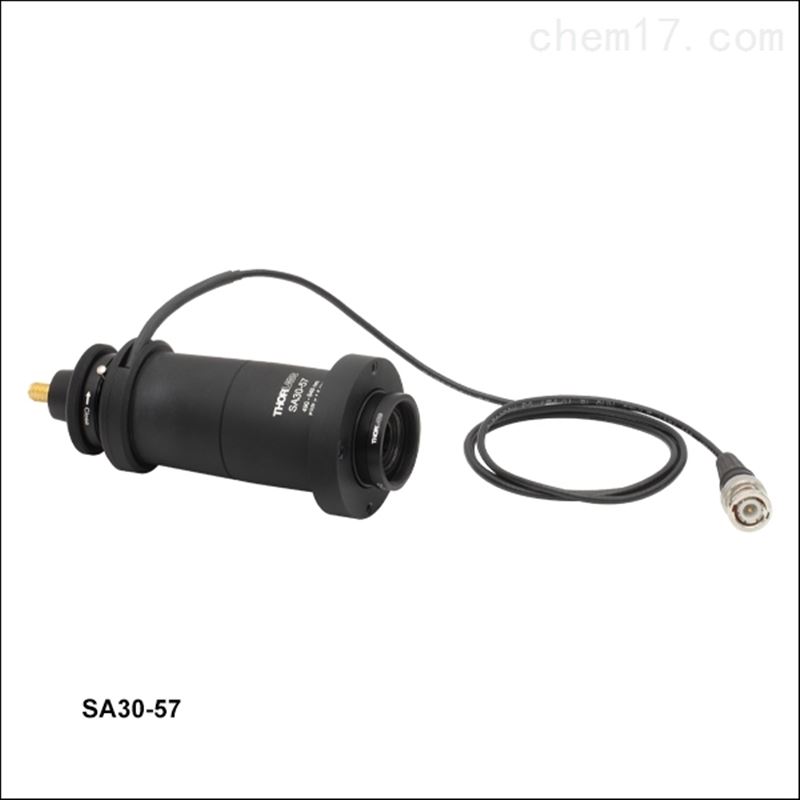

SA30系列FP干涉儀具有1.5 GHz自由頻譜區。這些干涉儀的最小精細度是1500，分辨率小于1 MHz。提供6種波長范圍，詳見下表和右側曲線所示。更多信息請看曲線標簽。
