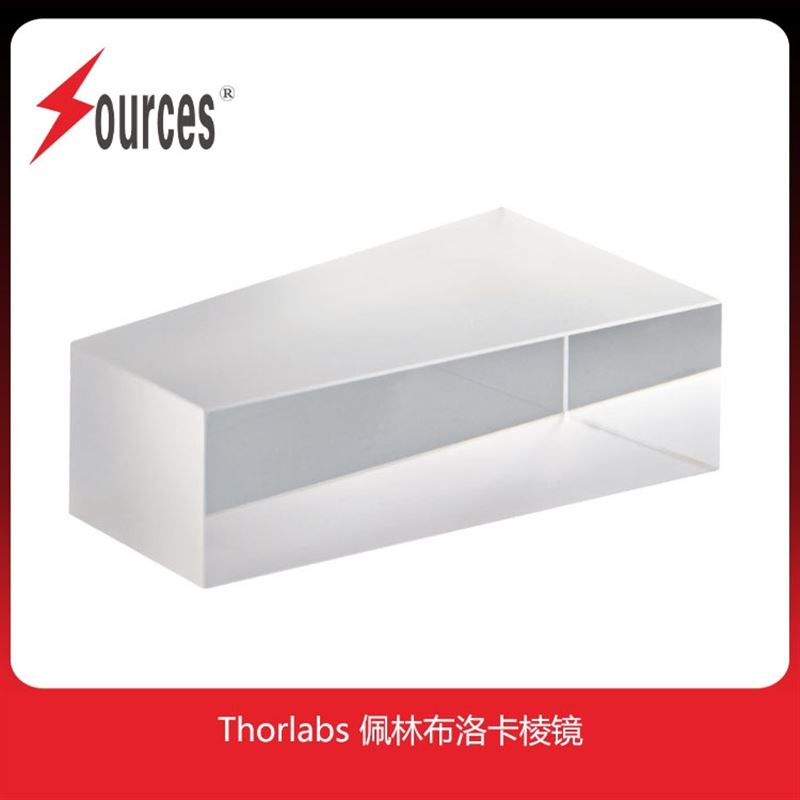

Thorlabs 佩林布洛卡棱鏡，10mm方形口徑

產品簡介
Thorlabs 佩林布洛卡棱鏡，10mm方形口徑，N-BK7
特性
對光束進行波長分離的理想選擇
選定波長的光偏轉90°

產品型號：ADB-10

更新時間：2026-01-08

廠商性質：代理商

訪問量：1993

產品咨詢 13475860763

產品分類

PRODUCT CLASSIFICATION

Thorlabs 佩林布洛卡棱鏡，10mm方形口徑

Thorlabs 佩林布洛卡棱鏡，10mm方形口徑

特性

佩林布洛卡棱鏡可用于分離激光束的諧波，或補償群速度色散。光線以近布儒斯特角從棱鏡入射和出射，最大限度地減少了P光的反射損耗。由于光束在出射棱鏡之前經過了一次全內反射，因此入射光束與出射光束的夾角為90°加上因色散引起的一個小角度。波長越大色散越小。

如右圖所示，當棱鏡繞點R旋轉時，雖然入射光束和出射光束的相對位置保持不變，但是即使入射和出射光束的幾何形狀及相對位置保持不變，偏轉90°的光的波長是變化的。

Thorlabs提供多種光學棱鏡，用于反射、翻轉、旋轉、色散、轉向和準直光束。如需棱鏡和基底，請聯系們。

Thorlabs 佩林布洛卡棱鏡，10mm方形口徑

Item #	A	B	H	Φ
ADB-10	19.0 mm	33.0 mm	11.0 mm	78° 26'
ADB-20	38.0 mm	66.0 mm	22.0 mm	78° 26'
ADBU-10	19.0 mm	33.0 mm	11.0 mm	78° 26'
ADBU-20	38.0 mm	66.0 mm	22.0 mm	78° 26'
ADBV-10	19.0 mm	33.0 mm	11.0 mm	78° 26'

Item #	Material	Design Spectrum λlow to λhighb	Angular Separation Between λlow & λhigh	Brewster's Angle θB for λlow to λhigh	Distance D (Rotation Point)	Aperture (Square)
ADB-10	N-BK7a	380 nm - 2.5 μm	5.42°	56.1° - 56.9°	16.1 mm	10 mm
ADB-20	N-BK7a	380 nm - 2.5 μm	5.42°	56.1° - 56.9°	32.2 mm	20 mm
ADBU-10	UV Fused Silicaa	190 - 425 nm	11.47°	55.7° - 57.4°	16.1 mm	10 mm
ADBU-20	UV Fused Silicaa	190 - 425 nm	11.47°	55.7° - 57.4°	32.2 mm	20 mm
ADBV-10	Calcium Fluoridea	180 - 250 nm	5.23°	55.7° - 56.6°	16.1 mm	10 mm
