產品簡介
Thorlabs 變形棱鏡對改變光束形狀的橢圓度以形成圓或橢圓輸出提供未安裝或安裝在Ø1英寸外殼中的棱鏡對放大倍率2.0 - 4.0未鍍膜或鍍適用于350 - 700 nm、650 - 1050 nm或1050 - 1700 nm的增透膜
相關文章

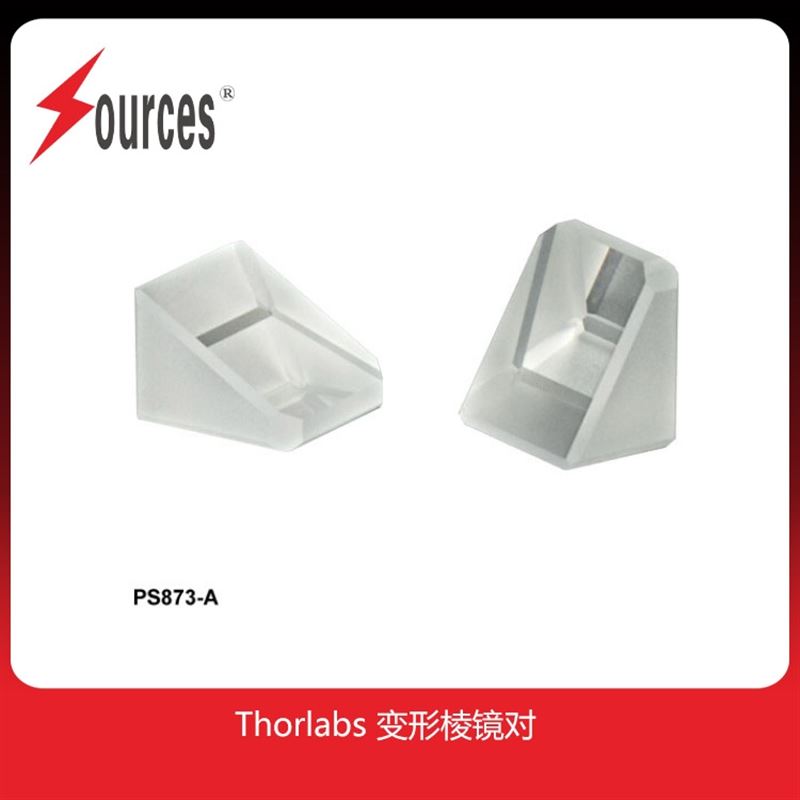

Thorlabs 變形棱鏡對
特性
改變光束形狀的橢圓度以形成圓或橢圓輸出
提供未安裝或安裝在?1英寸外殼中的棱鏡對
放大倍率2.0 - 4.0
未鍍膜或鍍適用于350 - 700 nm、650 - 1050 nm或1050 - 1700 nm的增透膜
Thorlabs變形棱鏡對通過一維放大橢圓光束將激光二極管的橢圓光束變成近似圓形光束。它們也可將圓形光束變成橢圓光束。這些變形棱鏡對可選未安裝版本或安裝在一端帶SM05(0.535"-40)螺紋的?1英寸外殼中，提供未鍍膜版本(只有未安裝)和鍍增透膜的版本，可選350－700 nm、650－1050 nm或1050－1700 nm三種鍍膜范圍。已安裝棱鏡的放大倍率從2.0 到4.0。
如果光束以布儒斯特角入射棱鏡對并且每個表面鍍有適合入射波長的增透膜，則可實現95%的平均光通量。已安裝棱鏡對的設計可讓光線以布儒斯特角入射，因此，只有我們未安裝的棱鏡對需要手動定向才能實現上述平均光通量。此外，為了最大限度地減少背反射，在如下所示的配置中使用時，p偏振光應入射到棱鏡上。請注意最大入射光束寬度是棱鏡寬度的90%。對于已安裝棱鏡，最大入射光束高度由入射處的開口高度5.1 mm決定。
柱面透鏡也能用于光束的一維整形。
未安裝棱鏡的機械圖紙
L是輸入和輸出光軸的偏移，數值列于下方表格中。請注意，輸出光束不在孔徑中心。放大倍率 = DOut / DIn
Thorlabs 變形棱鏡對
未安裝的棱鏡對可選不鍍膜或鍍增透膜，增透膜適用于350-700 nm (-A)、650-1050 nm (-B)或1050-1700 nm (-C)。變形放大(一維放大)可以通過改變角度和棱鏡偏移進行調節。詳見擴束標簽。
