Thorlabs 光纖放大器(PDFA)，O帶

特性

• 工作波長范圍：1280 - 1330 nm(O帶)

• 小信號增益：>20 dB

• 輸出功率：>16 dBm

• 噪聲系數：< 8 dB

• 最小信號延遲

• 工作模式：恒定電流、功率或增益模式

• 通信行業標準的980 nm泵浦模塊

• 無交叉增益調制、模式相關性和調制格式相關性

• 提供臺式系統版本和插入式PXIe模塊版本

• 提供OEM和定制服務；詳情請聯系我們

應用

• 用于數據通信的O帶信號傳輸

• O帶接收器的過載測試

• O帶CWDM收發器測試

• 放大O帶硅光子器件

• 非常適合用作前置或助推放大器

Thorlabs的摻鐠光纖放大器(PDFA)提供高增益(>20 dB小信號增益)、高輸出功率(>16 dBm)和低噪聲系數小(< 8 dB)，非常適合在光網絡中用作助推放大器或前置放大器。由于鐠離子在石英中以非輻射方式躍遷到低激發態，因此PDFA不能使用石英光纖制作，而選擇氟化物光纖作為鐠離子載體可以獲得更高的輻射躍遷效率，所以Thorlabs使用專有的氟化物光纖設計和制造這些PDFA，以實現高增益和高輸出功率。

在用于放大通信信號時，光纖放大器相比半導體光放大器(SOA)有幾個關鍵優勢。SOA具有和飽和機制和增益動態相關的失真效應，但PDFA沒有這個問題，因此PDFA更兼容波分復用系統、高級調制格式和高數據傳輸率。特別地，由于高飽和能量和緩慢增益，PDFA能消除互增益調制和碼型相關性等不好的失真效應。由于上能級壽命長，因此可忽略相鄰信道之間的串?dāng)_，這使得PDFA增益和脈沖形狀或調制格式無關。由于無紋波或平坦的增益譜，PDFA在很多個信道上形成均勻的增益，所以在鏈路終端不會出現信道不匹配。這種干凈、穩定的輸出非常適合在數據中心應用中改善功率預算。

從右邊的原理圖可以看出，PDFA的主要組件包括波分復用器(WDM)、輸入和輸出隔離器以及PDF。WDM用于980 nm泵浦激光和O帶信號光在PDF之前的合束，而光只能單向傳播的隔離器zui大程度地減少背反射，從而防止激光發射。另外，輸入隔離器還能防止任何自發輻射信號進入放大器，而輸出隔離器能防止泵浦光從O帶放大器輸出。

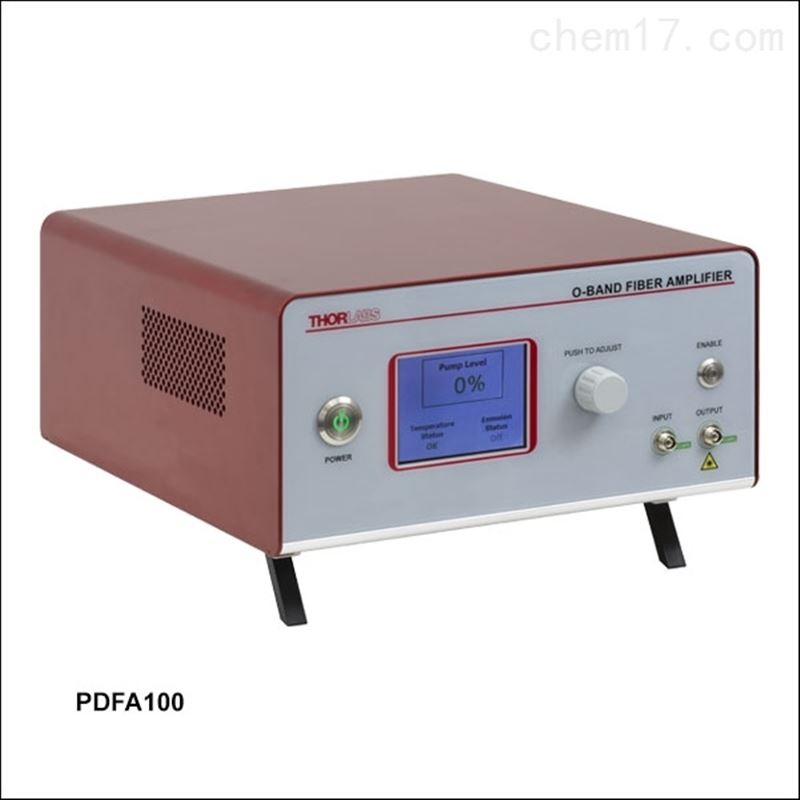

O帶光纖放大器系統有兩種版本：一種是臺式系統(型號PDFA100)，一種是插入式PXIe模塊(型號PDFA100X)。兩種系統的光學性能相同。PDFA100X模塊是基于在標準的PXIe機架內工作而設計的。

Thorlabs 光纖放大器(PDFA)，O帶

• 緊湊的PXIe封裝

• 光學性能與PDFA100臺式放大器相同

Click to Enlarge
圖G2.1 PXI兼容的機架中有四個PDFA100X模塊

• 緊湊的PXIe封裝

• 光學性能與PDFA100臺式放大器相同

• 可以定制前后面板

PDFA100X PXI Express (PXIe)插入式模塊提供與單模PDFA100臺式放大器相同的光學性能。對于需要保偏版本PXIe模塊的應用。此PXIe模塊可無縫集成到新的或現有的PXI測試和測量設備中，并兼容很多現有的電氣和光學插件模塊。此外，PDFA100X的2槽PXI卡外形小巧，可節省空間、功耗和成本，在需要多個PDFA模塊并聯工作時尤其如此。這個模塊插入任何兼容PXIe的機箱(非Thorlabs出售)后即可使用。圖G2.1顯示的是四個PDFA100X放大器插入一個9插槽機箱中。

PDFA100X模塊W全可以通過PXI控制器模塊經PXI機箱控制，并且可以被識別為計算機上的串行端口，與設備進行串行通信。PDFA100X手冊上列出了控制命令。此外，可根據要求提供LabVIEW接口，從而操作插入1個PXIe機架的多個PDFA卡。
