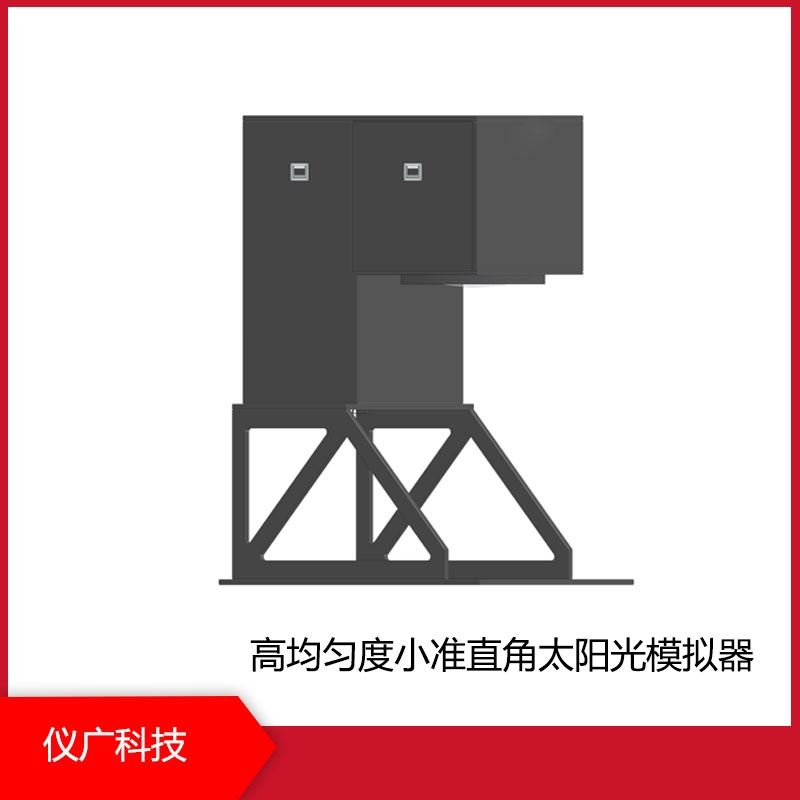

高均勻度小準直角太陽光模擬器

太陽光模擬器采用氙燈作為光源，模擬真實的太陽光照條件，具備光束準直小、光斑均勻、與太陽光譜匹配度高等特點，其中準直角度可以做到±1.5°，光斑均勻、光譜與太陽光匹配符合ASTME927-10、IEC60904-9、JIS C8904-9三大行業標準

自主光學設計，工作距離可定制，匹配光譜可選AM1.5(地球表面光譜)或AM0(大氣層外光譜)。

高均勻度小準直角太陽光模擬器

產品特點 ：

光學器件采用無雜質無氣泡的高純度石英玻璃；

可選閉環控制系統，連續穩定輸出同一光強；

可調的輸出功率，可定制輸出范圍為0.1-5Sun；

高精度光學積分器，光斑輸出更規則，低雜散光；

自研AM1.5、AM0濾光器，有效提高光譜匹配度；

可選手動或電動快門，電動快門可設置開合時間以及頻率；

可選光闌，使模擬器的光強可調范圍從50%-100%擴展到2%-100%；

豐富的通訊接口，配有CAN總線、RS232和RS485接口。

安全機制 ：

設備防高壓泄露和開蓋后自動斷電；

溫涼傳感器保護燈泡工作在安全溫度范圍內；

采用低壓可控轉速風扇，實現散熱恒定，穩定光能輸出；

風扇斷電延時功能，關機后設備故熱系統延時斷電系統。

主要參數：

光譜范圍:200-2500nm;

輻照度范圍:調節范圍0-100%（可選項）;

燈泡類型:Xenon;

光斑形狀:方形;

光紋波:<1%rms;

產品型號和規格參數

型號定義：EGSL-光斑面積，UC表示3A+系列。

型號定義：EGUPC-光斑面積，UPC表示A等級和AB等級系列。

3A+級方形100/150mm光斑太陽光模擬器

（1）A+級 光譜匹配度

將光譜儀的傳感器放置于測試區域內進行光譜輻照度分布測量，計算(300-1200)nm內各波段的積分輻照度及其與總輻射度的百分比。

（2）       A+級 輻照不均勻度

將太陽模擬器的輻照面均分測量區(100mm*100mm)，分成25個測量點，橫向5個，縱向5個，用檢測器測量各區域輻照度對應等效信號，得到輻照度不均勻度。

（3）       A+級 輻照時間不穩定度

校準方法:將檢測器置于太陽模擬器有效輻照面內，用采集卡在相同時間間隔采集一系列短路電流變化(經IV轉化器轉化為輻照度對應的等效電壓信號，單位為mV)，從而得到太陽模擬器的輻照度變化，長期不穩定度曲線圖。

3方形500mm光斑太陽光模擬器

（1）       光譜匹配度

光斑500*500mm面積3 太陽光模擬器通過和AM1.5G濾光片的組合產生高度匹配太陽光的光譜，以確保光譜匹配度達到IEC60904-9:2020指標要求75%-125%之間。

將光譜儀的傳感器放置于測試區域內進行光譜輻照度分布測量，計算(400-1100)nm 內各波段的積分輻照度及其與總輻射度的百分比。

（2）       輻照不均勻度

將太陽模擬器的輻照面均分測量區域(500*500mm)，分成36個測量點，橫向6個，縱向6個，用檢測器測量各區域輻照度對應等效信號:得到輻照度不均勻度。

（3） 輻照時間不穩定度

校準方法:將檢測器置于太陽模擬器有效輻照面內，用采集卡在相同時間間隔采集一系列短路電流變化(經IV轉化器轉化為輻照度對應的等效電壓信號，單位為mV)，從而得到太陽模擬器的輻照度變化。

太陽光模擬器輻照度時間不穩定性曲線
