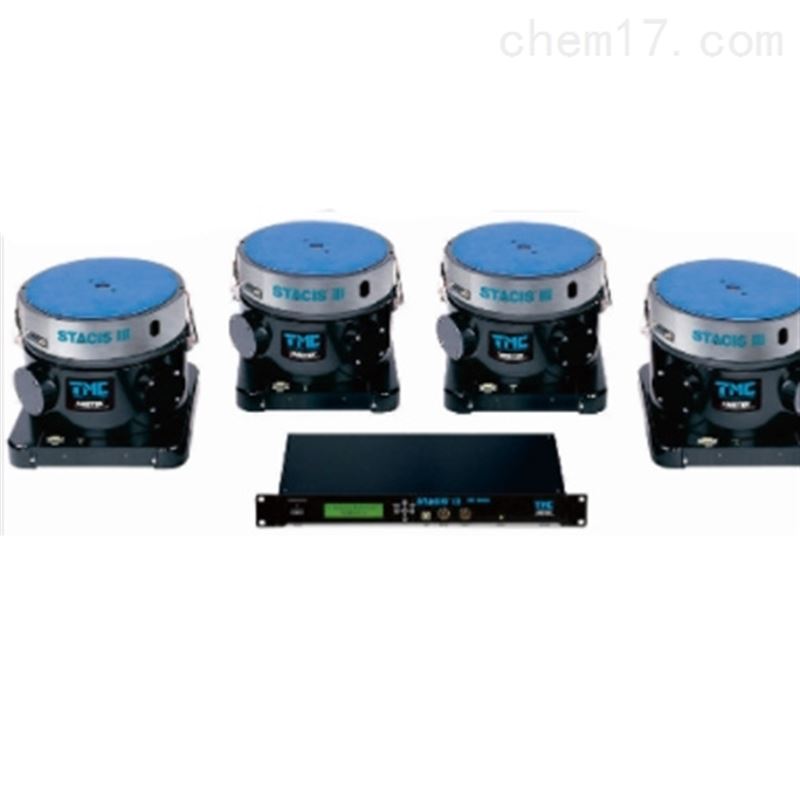

主動光學隔振平臺TMC STACIS III

光學隔振平臺是現有光學平臺隔振技術的一大飛躍，通常，光學平臺由低頻氣動隔振系統支撐，雖然在隔離高頻方面非常有效，但這些被動系統實際上放大了關鍵的1至3 Hz范圍內的振動，廣泛應用于光學、電子、精密機械制造、冶金、航天、航空、航海、精密化工和無損檢測等領域以及其他機械行業的精密試驗儀器、設備振動隔離的關鍵裝置中，又被稱為光學面包板、光學桌面、科學桌面、實驗平臺，可保證其不受外界因素干擾，使科學實驗正常進行。

主動光學隔振平臺TMC STACIS III

主動光學隔振平臺TMC STACIS III具有以下優勢：

STACIS比空氣隔振器硬數百倍，沒有任何空氣隔振系統的局限性。它沒有“軟”懸架，與主動空氣系統不同，STACIS可以放置在帶有內部主動空氣隔振系統的工具下方，使兩個系統都在jia狀態下運行。

*的串行設計和專有的高力壓電技術

可實現0.6 Hz至150 Hz的寬主動帶寬和從2 Hz開始減振90％的卓yue主動隔振性能。

性能：

主動光學隔振平臺TMC STACIS III

性能規格

主動自由度	6
主動帶寬	0.6 Hz - 150 Hz
被動固有頻率	18 Hz垂直和水平
有效的主動共振頻率	0.5 Hz
1 Hz時的隔振	40% - 70%
≥2 Hz時的隔振	≥90%
10磅（4.5千克）步進輸入后的穩定時間（減少10:1）	0.3秒
內部噪音	<0.1 nm="" rmsd="">
每個隔振器的工作負載范圍	低承重能力：400 - 1100磅（181 - 499千克）中等承重能力：900 - 2100磅（408 - 953千克）高承重能力：1900 - 4500磅（862 - 2041千克）
剛度（1000磅 / 454千克質量、中等承重能力隔振器）	40,000磅/英寸(73 x 105牛/米)
從距離隔振器大4英寸（102毫米）處發射的磁場	<0.02 g="" broadband="" rmsd="">

隔振器設計、尺寸、環境和效用要求

環境和安全	符合CE和RoHS標準
主動隔振元件	小承重能力為3300磅（1500千克）的壓電致動器接收來自高壓放大器的信號，其輸出高達800 VDC。垂直執行器支撐隔振的有效載荷
被動隔振元件	單個硬質各向同性彈性體（無需壓縮空氣源）
振動傳感器元件	向下的地震檢波器型慣性傳感器，用于測量隔振器下方的地面振動，并提供與振動運動速度成正比的電壓
主動反饋控制回路	在支撐隔振表面的彈簧下方測量、處理和衰減地面振動
隔振器尺寸（寬 x 深 x 高）	11.75 x 12.5 x 10.8英寸 300 x 320 x 275 mm
隔振器重量	75磅（34千克）
工作溫度	50° - 90° F 10° - 32° C
儲存溫度	-40° - 130° F -40° - 55° C
濕度	30 - 60%
系統電源要求	100、120、230、240 VAC 50/60 Hz AC；<600 W 符合CE標準
地面位移	<480 10="" 12="" in.="" below="" hzd="">
每個系統的隔振器數量	至少3個
可選附件	層壓不銹鋼平臺、框架、立管、調平裝置、抗震裝置、提升罩

DC-2020控制器規格

尺寸（寬 x 深 x 高）	19 x 8.5 x 1.75英寸 483 x 216 x 45 mm
重量	6.3磅（2.9千克）
處理器	150/75 MHz雙核
采樣率	10 kHz
模擬輸出	16個通道
模擬輸入	16個通道
狀態燈	單個LED
前面板端口	1個串行USB 2.0 1個串行Micro-USB 1個以太網RJ-45 2個BNC
后面板端口	1個串行USB 2.0 1個以太網RJ-45 1個RS-232 DB-9傳統串行，用于傳統的STACIS 2100隔振器
用戶界面	前面板液晶顯示屏超級終端上的字符菜單適用于Microsoft Windows的擴展GUI 嵌入式以太網GUI
