品質ReflX™反射物鏡

產品簡介
品質ReflX™反射物鏡
衍射極限性能：傳輸波前，RMS: λ/14
錐形設計可以在45度入射角的時候方便的安裝和拆卸
為降低衍射效應采取了彎曲結構

產品型號：#59-884

更新時間：2025-09-26

廠商性質：代理商

訪問量：1374

產品咨詢 13475860763

產品分類

PRODUCT CLASSIFICATION

成像系統

定焦鏡頭物鏡顯微鏡振鏡

查看全部產品

【應用案例】普林斯頓大學研究實驗室如何處理光學顯微鏡中的振動控制

一文讀懂振動：精密設備的“隱形殺手”

主動隔振平臺集合了多種*技術

詳細介紹在線留言

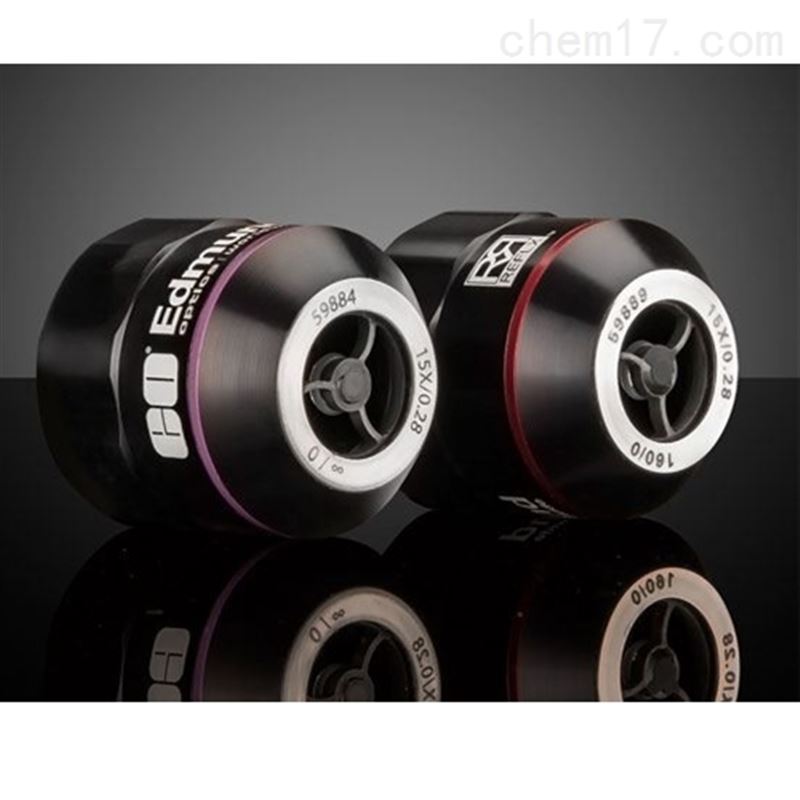

Edmund 品質ReflX™反射物鏡

衍射極限性能：傳輸波前，RMS: λ/14
錐形設計可以在45度入射角的時候方便的安裝和拆卸
為降低衍射效應采取了彎曲結構

通用規格

放大率:

15X

數字孔徑 NA:

0.28

Aperture Diameter (mm):

8.5

小型發射鏡直徑 (mm):

8.8

入射瞳孔 (mm):

7.4

水平視場, 1/2" 傳感器:

0.43mm

水平視場, 2/3" 傳感器:

0.59mm

焦距 FL (mm):

13.30

生產商:

Edmund Optics®

支架:

RMS

模糊度 (%):

27.00

傳輸波前，RMS:

λ/14

工作距離 (mm):

23.75

品質ReflX™反射物鏡

我們的ReflX™反射物鏡是和原來的反射物鏡加了個可以減小P-V值的裝置，可以在入射角為45度時使用。生產這種反射物鏡的作用是可以達到λ/4P-V的波前，此時需要反射鏡有很高的精度。為此我們的精加工中心使用QED Q22-MRF磁流體加工設備和QED SSI干涉儀來加工和檢測我們的反射面形，此精度可以達到1/20ΛP-V值。

遠場校正鏡頭可用于調焦，而有限共扼鏡頭可用于成像方面。當加一個200mm的二級轉接鏡頭使，遠場校正鏡頭也可用在成像方面。加上濾光片和分光鏡后，本鏡頭可用在生物醫療和熒光顯微方面。遠場鏡頭的標準后截距為160mm,可與普通的DIN鏡頭互換.值得注意的是受光路結構的限制，這兩款鏡頭的像面中心的亮度低，比較朦朧。

在許多情況下需要一個入射角大于45度的陣列，為了適應這些不常見的角度，惠普的RelX™ 使用錐形設計提供了一個距離物面大于6mm。

為了消除由直紋導致像面的衍射效應，HP RelX™ 采用了一個彎曲設計，所有的內部結構都在美國加工、裝配、測試、并用ZYGO 干涉儀認證,而且每一個面都認證。對于客戶的要求，包括激光鍍膜和不同的腔長，請與我們的銷售部門聯系。
