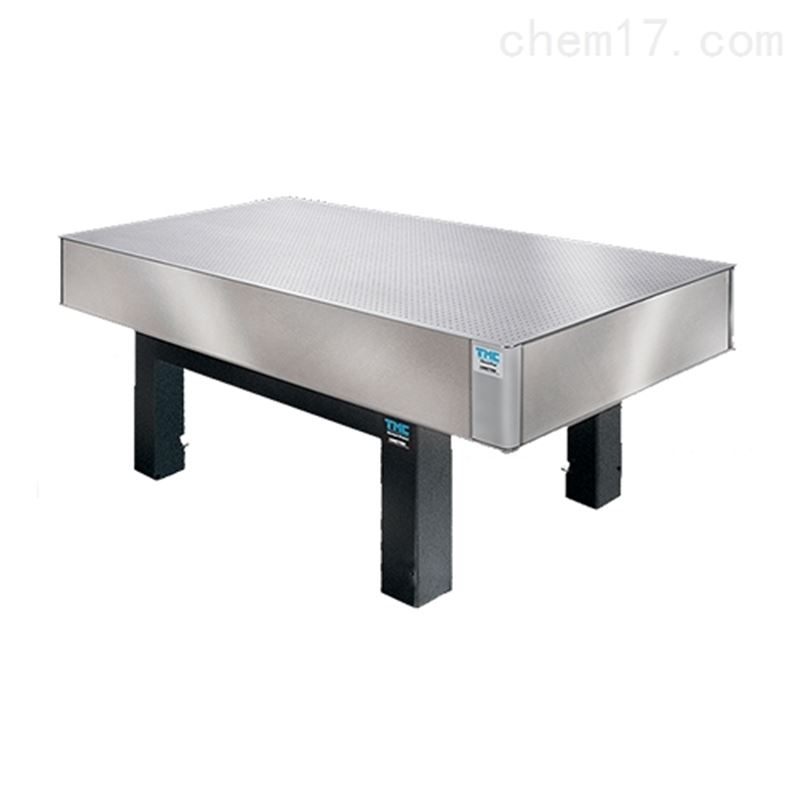

TMC 用于潔凈室的ClassOne 790系列光學平臺

我們的790系列、ClassOne™ CleanTop®光學頂部設計是原始CleanTop的一個擴展項，適用于潔凈室。這里指的是100級潔凈室，與全不銹鋼結構兼容。可根據偏好提供最大和標準阻尼水平以及不銹鋼CleanTop杯。

與所有TMC CleanTop光學平臺一樣，ClassOne具有最高的芯密度和最小的蜂窩單元面積。每個螺紋孔下方的單個杯子都經過氣密處理，頂部可以防溢。ClassOne光學平臺有各種標準和定制尺寸以及兩種阻尼水平可供選擇。

TMC可為與潔凈室兼容的光學平臺提供多種支撐架，具體取決于您的應用。為大多數應用選擇剛性支架或被動氣動空氣隔振。對于對振動更加敏感的工作或嘈雜的環境，可能需要TMC主動消振系統。

優點

全鋼結構。頂部蒙皮和蜂窩芯之間沒有刨花板側壁或塑料層。確保了最大強度和結構完整性

最小的芯單元尺寸，最高的芯密度。CleanTop設計不需要擴大鋼蜂窩芯單元尺寸，因為CleanTop杯呈圓柱形，而不是塑料層設計中的圓錐形。CleanTop的平均單元尺寸為0.5英寸（2），比塑料層設計的尺寸小至少50％，這確保了最高的剛度和最大的芯-蒙皮粘合接觸面積

鋼到鋼到鋼。CleanTop只通過兩個粘合層就實現了一個防溢芯：頂部蒙皮到芯、芯到底部蒙皮。而仿制品必須添加第三個粘合層，這會削弱結構：頂部蒙皮到塑料層、塑料層到芯、芯到底部蒙皮。

熱穩定性。CleanTop全鋼結構使材料具有相同的熱膨脹系數，從而確保了最佳的熱穩定性。

TMC的CleanTop光學頂部具有防溢、干凈、精確、耐腐蝕的特性以及較好的結構性能。CleanTop現在是所有TMC光學頂部的標準配置。

在攻絲和清潔后，每個CleanTop杯都用環氧樹脂粘合在相應的螺紋孔下面。杯子由耐化學腐蝕的尼龍6制成，也可提供不銹鋼（304合金）杯。在添加杯子之前，孔被攻絲和沉置，以便在粘合之前在開孔而不是盲孔的情況下che底清潔機加工的頂板。頂板通過定制的TMC工業清潔中心進行處理，在該中心，高壓、高溫清潔溶液被強制通過每個螺紋孔，以全清除任何加工或攻絲碎片。幾次沖洗和干燥循環操作可確保頂部表面在粘合杯子之前達到接近“無菌"的水平。

CleanTop是光學頂部的另一項創新，它們包括：

• 防溢光學頂部（CleanTop）

• 全鋼光學頂部

• 無油光學頂部

• 對齊到螺紋孔陣列的蜂窩芯

• 帶成型孔而不是鉆孔的輕質面包板

• 與真空兼容的光學頂部

特點：

• 表面的液體溢出物受到限制，無法到達頂部的蜂窩芯。

• 芯經過全面的清潔和干燥，沒有殘留的螺紋切削油，從而不會釋放氣體。

• 極其干凈的螺紋孔使螺釘可以平穩和輕松地插入。

• 可以輕松取出掉入孔中的小零件。

• 由于在頂部表面使用危險化學品時化學品不會滲入芯內，因此不小心接觸芯的化學品不會對健康造成危害。
