桌面式隔振平臺

概述-

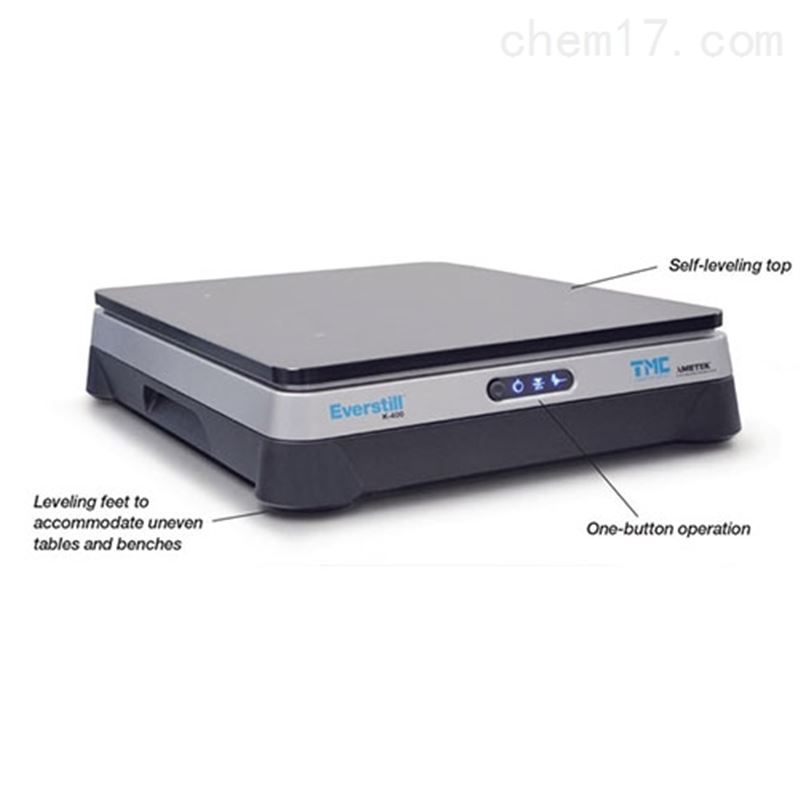

Everstill™是TMC在高級地面振動控制方面的突破。榮獲專li的Everstill K-400是一款臺式主動消振平臺，采用“串行式”主動架構。它與速度傳感器相結合，提高了低頻靈敏度，實現了出色的低頻減振效果。

Everstill K-400專為光學顯微鏡、SPM和計量儀器而設計，可將超精密儀器的建筑地面振動隔離至1 Hz以下。使用Gainmatch™，可以輕松在三種增益設置中進行選擇，以在您的環境中實現*性能。

Everstill基于TMC STACIS®壓電消振技術，采用主動硬安裝方式，可以從0.7 Hz開始消振。Everstill具有*的低頻性能，在精密儀器往往敏感的1-10 Hz關鍵范圍內仍可提供優yi的性能。

便攜、緊湊的設計非常適合在工作臺和桌面上安裝。唯yi的輸入要求是來自標準交流電源插座的電源。

規格-

原理圖架構：串行式主動（執行器與隔振器彈簧串聯）

振動傳感器：檢波器類型的速度傳感器（電壓與速度成正比）

調平：自動。重現性：+/- 0.02英寸（+/- 0.5毫米）

尺寸：（寬 x 長 x 高）16 x 20 x 4英寸，400 x 500 x 100毫米

重量：55磅(25 kg)

有效載荷能力：50 - 330磅。（23 - 150千克）

隔振性能：1.0 Hz時4 - 7 dB 2.5 Hz以上時>20 dB

共振頻率：0.6 Hz

主動消振帶寬：0.7 – 100 Hz

被動消振帶寬：高達1000 Hz

設施要求：90-220 V，50/60 Hz

電源DoE評級：VI

運輸：內部鎖定限制

頂板：可提供無孔、1/4-20或MG螺紋孔

應用說明-

•

  Everstill技術支持安全的顯微操作應用：輔助生殖技術（ART）

Everstill™訂購表

配件訂購表

　隔振技術分為主動隔振和被動隔振，主動隔振是通過傳感器和執行器，提供大小相等，方向相反的力，抵消振動對目標的影響；而被動隔振是通過機械裝置限制振動；無源隔振使用彈簧、彈性體、流體或負剛度組件實現減振；有源隔振是使用氣動系統實現。

　　隔振原理說明：

　　1、彈簧：一個簡單的無源隔離器，彈簧反作用于被減振物體，通過變形來吸收一定的能量，一個簡單的例子就是汽車減振器，在這種情況下，沖擊或振動產生機械能，被轉換為熱能，熱能被浸泡彈簧的油吸收，從而減少傳遞到車身上振動。

　　其固有頻率可以做到很低，但是阻尼很小，優點是擾動源頻率和系統固有頻率差很遠時，隔振效果非常好，缺點就是一旦共振放大很嚴重。

　　2、橡膠：橡膠也是通過變形來吸收振動，與彈簧的區別是，橡膠能在各個方向吸收。

　　3、氣動平臺：氣動系統采用壓縮空氣活塞，吸收地面的振動，其缺點是結構與操作復雜，需要外部氣源的支持。

　　4、負剛度技術：負剛度隔振臺提供一個簡單，可靠，高效隔振解決方案，可提供6自由度的隔離，低至0.5?Hz或更低的諧振頻率。對于一個0.5赫茲系統，可隔離1Hz以上的振動，優于氣動平臺5-10Hz的范圍可讓多個隔振臺一起使用，易于使用和調整。比氣動平臺經濟，占用更少的空間，且不需要進行維護。

　　一般來說，振動來源主要分為來自系統之外的振動和系統內部的振動。地面固有振動，工作人員踩踏地板以及開、關門或墻壁碰撞等通過地面傳來的振動均屬系統之外的振動，這一類振動需通過光學平臺的隔振腿衰減；而來自系統內部的振動包括儀器振動、氣流、冷卻水流等，則需依靠光學平臺的桌面阻尼來隔絕。桌面式隔振平臺產品特點包括：蜂窩結構平臺；混合腔體設計；層流阻尼技術；寬閥門技術；有效隔離水平擺動；Z型管狀框架結構。
